Жаппай материал менен иштөөдө конвейердин өзү көңүл бурат. Бул көрүнөө, кымбат жана операциялар үчүн абдан маанилүү. Бирок лентаны колдогон тетиктер — күн сайын миңдеген тонна материалдын жүгүн көтөргөн конвейерди ташуучу роликтер — ленталардын иштөө мөөнөтүн башка факторлорго караганда түздөн-түз аныктайт. Туура эмес орнотулган же кармалып калган конвейер ташуучу ролик лента капкагын сүртүп, жылуулукту жаратып, электр энергиясын керектөөсүн көбөйтүп, акырында он миңдеген долларга бааланган курду мөөнөтүнөн мурда алмаштырууга алып келген эскирүү чекитине алып келет.

Конвейер ташуучу роликөндүрүүчүлөр конкреттүү эксплуатациялык көйгөйлөрдү чечүү үчүн атайын долбоорлор менен жооп беришти: материалдын топтолушу, курга көз салуу, таасирге туруктуулук жана экологиялык коррозия. Бул адистештирилген варианттардын ичинен спиралдык бош тешик, параллелдүү тарак, тескери V тибиндеги бош тетик жана керамикалык конвейердин ар бири өзүнчө колдонмолорго кызмат кылат. Бул конвейер ташуучу ролик түрлөрү жалпы өндүрүш элементтерин бөлүшөт - жогорку жыштыктагы ширетилген түтүктөр, жогорку тыгыздыктагы нейлон пломбалары, подшипниктери жана тегерек болот - бирок беттик конфигурация жана функционалдык оптималдаштыруу боюнча айырмаланат.

Эмне үчүн конвейер ташуучу роликти тандоо маанилүү

Конвейер системасы анын ташуучу ролик поездиндей эле ишенимдүү. Конвейер ташуучу ролик лентаны жана материалдык жүктү колдойт, ал эми лента туура тегиздөө. Ролик иштебей калганда, кесепеттер каскады:

• Тастын бузулушу: ролик ташуучу конвейер кыймылдабай турган абразивдик бетке айланат, ал кыймылдуу лента капкагына оюк оюп салат.
• Көбөйгөн сүйрөө: Айланбаган же жогорку каршылыктагы роликтер кыймылдаткычтын электр кубатын керектөөнү көбөйтөт
• Материалдын төгүлүшү: Туура эмес жайгаштырылуучу роликтер ременин жаңылышына, системанын капталынан материалды төгүүгө жол берет
• Структуралык стресс: Роликтин тегиз эмес каршылыгы кайыш чыңалуудагы вариацияларды жаратат, алар жабыштырууларды жана дисктерди стресске келтирет.

Төмөндө сүрөттөлгөн роликти ташуучу адистештирилген конвейер өзгөчө тармактарда жана колдонмолордо кеңири таралган спецификалык бузулуу режимдерин даректейт.

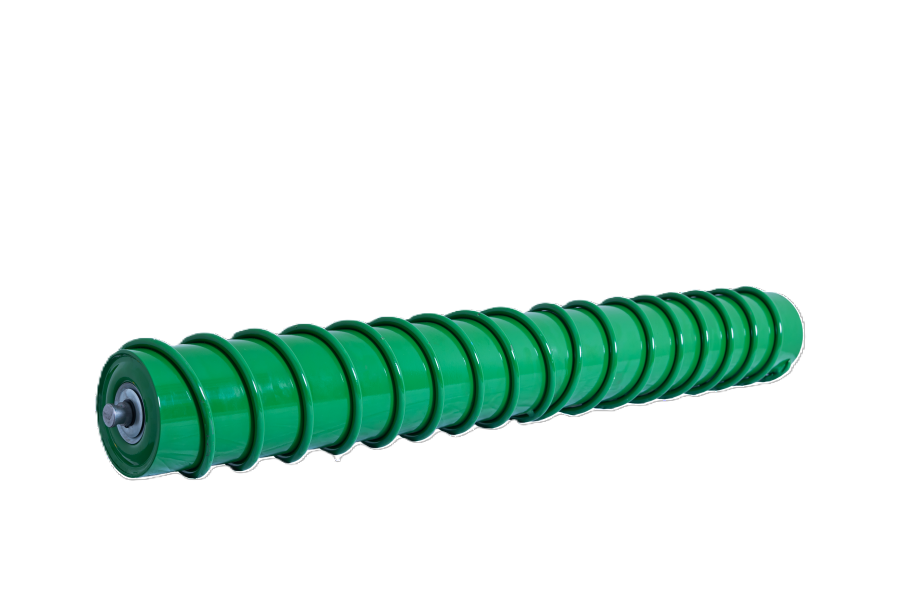

Спиралдык боштук: жабышчаак материалдар үчүн өзүн-өзү тазалоо

Спиралдык бош кыймылдаткыч - бул материалды кайра ташыгыч лента бетине жабышып турган колдонмолор үчүн иштелип чыккан роликтин конвейеринин варианты. Жогорку жыштыктагы ширетилген түтүктөрдөн, жогорку тыгыздыктагы нейлон пломбалардан, спиралдык булактардан, подшипниктерден жана тегерек болоттон жасалган, спиралдык бош спиралдын бетинин конфигурациясынын өзгөчөлүктөрү бар.

Иштөө принциби

Кур спиралдык бош тетиктин үстүнөн өтүп баратканда, спиралдын үлгүсү кур менен жабышкан материалдын ортосундагы беттик чыңалууну бузуучу дифференциалдык байланыш чекиттерин түзөт. Жабышкак кендер — чопо, нымдуу кум, нымдуу майдаланган рудалар конвейерди ташуучу роликте топтолбостон, лентадан чыгып кетет.

Негизги колдонмолор

• Агрегатты жана кумду кайра иштетүү
• Чопо жана минералдык иштетүү
• Көмүр даярдоочу заводдор
• жабышчаак же жогорку нымдуу материалдарды ташыган ар кандай кур

Спираль конструкциясы өзүнчө ремень кыргычтарга жана тазалагычтарга болгон муктаждыкты азайтат, алар өздөрү тейлөөнү жана жөндөөлөрдү талап кылат. Пассивдүү өзүн-өзү тазалоо жөндөмдүүлүгү бар конвейер ташуучу роликти издеген операторлор үчүн спиралдык бош тетик тейлөөсүз чечимди камсыз кылат.

Параллелдик тарак Бош: Өзүн-өзү тазалоо структурасы менен кайтуучу кур тазалоо

Параллелдүү тарактын бир түрүконвейер ташуучу роликкайра кайтуучу кур колдонмолору үчүн атайын конфигурацияланган. Ал жогорку жыштыктагы ширетилген түтүктөрдөн, жогорку тыгыздыктагы нейлондук пломбалардан, тарак түрүндөгү резина шакекчелерден, арачтардан, подшипниктерден, тегерек болоттон жасалган.

Return Belt функциясы

Конвейердик системанын арткы тарабында — лентада бош жүрүүчү бөлүктө — материалды ташып кетүү топтолуп, кайра кайтып келүүчү жолдун боюна түшүп, үйдү тейлөөдө көйгөйлөрдү жаратышы мүмкүн. Параллелдүү тарак бош кыймылдаткычы - бул активдүү тазалоо аракетин камсыз кылуу менен бирге кайтаруу ленталарын бекитүүгө арналган конвейер ташуучу ролик.

Өзүн-өзү тазалоо өзгөчөлүктөрү

Тарак түрүндөгү резина шакекчелер кайыш бетинде механикалык тазалоо аракетин жаратат. Кайтаруучу лента бул конвейерди ташуучу роликтин үстүнөн өтүп баратканда, жабышып калган материал лента менен куйрук шкивине барбай, ордунан жылып, кулап кетет. Негизги аткаруу атрибуттары төмөнкүлөрдү камтыйт:

• Төмөн ызы-чуу: Тарактын дизайны катуу беттик роликтерге салыштырмалуу байланыш үнүн азайтат
• Калың түтүк дубалы: кайтаруу тараптагы тейлөө үчүн жакшыртылган структуралык туруктуулук
• Ийкемдүү айлануу: Төмөн прокатка каршылык күч жоготууларды азайтат
• Төмөн каршылык: Кадимки кайтып келүүчү боштуктарга салыштырмалуу подшипниктин сүйрөө азайышы

Конвейердин кайтып келүүчү жолдору боюнча материалды ташып келүү менен күрөшүп жаткан объекттер үчүн параллелдүү тарак бош кыймылдаткыч тышкы кубаттуулукту же башкаруу системаларын талап кылбаган пассивдүү тазалоону сунуштайт.

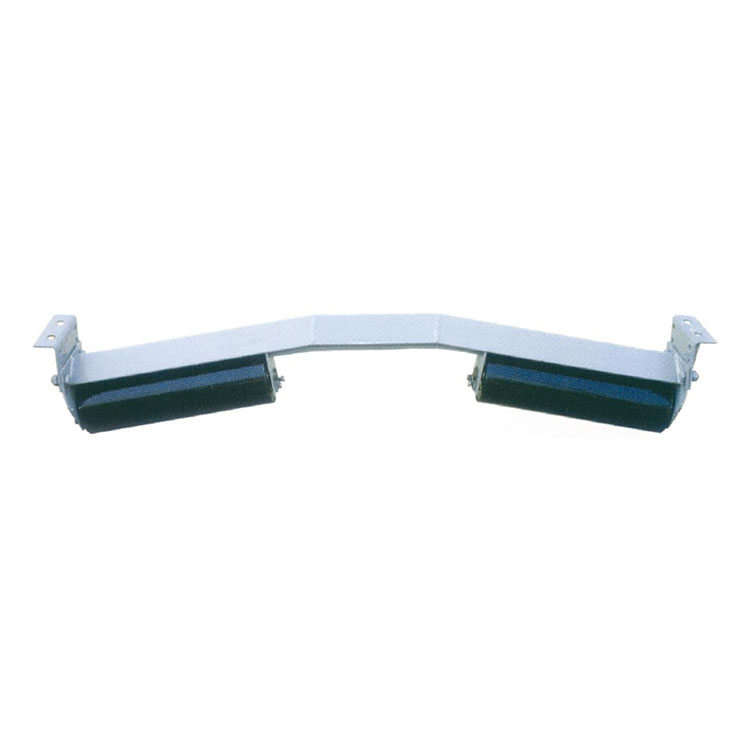

Inverted V Type Idler: Belt Supression and Tracking

Төңкөрүлгөн V тибиндеги боштук - бул конвейер ташуучу ролик, негизинен, ленталуу конвейер системаларында кайтуу лентасынын бурчтун өзгөрүшүн оңдоо үчүн колдонулат. Анын негизги милдети курду басуу болуп саналат — курдун өйдө карай учуп кетишинин жана структуралык компоненттердин чийилишинин алдын алуу.

Белди басуу функциясы

Узун конвейерлерде, өзгөчө жантайган бөлүктөрү же лента ылдамдыгы жогору болгондордо, кайтуучу лента ременин чыңалуу динамикасынан же абанын кирүүсүнөн улам бош роликтерди көтөрө алат. Өйдө учуп бара жаткан кур структуралык болот менен байланышат — кайчылаш устундар, стрингерлер, өтүүчү жолдор — капкактын абразиясын жана курдун четине зыян келтирет.

Бул конвейер ташуучу роликтин тескери V конфигурациясы лентаны кармап, аны кармап турган профилди түзөт, ал эми эркин айланууга мүмкүндүк берет. Тик кайыш кыймылга мүмкүндүк берген жалпак кайтаруучу боштуктардан айырмаланып, тескери V формасы курдун абалын физикалык жактан чектейт.

Мөөр жана айлана-чөйрөнү коргоо

Бул роликти ташуучу конвейердин эки учунда лабиринттик пломба түзүмдөрү жана эки тараптуу пломбаланган подшипниктер камтылган. Бул кош тоскоолдук системасы камсыз кылат:

• Чаңдан коргоо: Лабиринт мөөрлөрү майда бөлүкчөлөрдүн киришине жол бербейт
• Сууга туруштук берүү: эки тараптуу пломбалар нымдуу чөйрөдө нымдуулукту жокко чыгарат
• Узартылган подшипниктин иштөө мөөнөтү: Булганууну жокко чыгаруу подшипниктин иштөө мөөнөтү менен түздөн-түз байланыштуу

Чаңдуу же нымдуу чөйрөдө - шахталарда, карьерлерде, сырттагы кампа конвейерлеринде иштеген конвейер үчүн роликтин сапаты көп учурда үч ай менен үч жылдык кызмат мөөнөтүнүн ортосундагы айырма болуп саналат.

Керамикалык Conveyor Idler: Abrasion жана коррозияга каршылык

Керамикалык конвейердин бош кыймылдаткычы болот же резина эмес, алюминий оксиди (глинозем) беттери менен курулган конвейер ташуучу ролик. Бул материалды тандоо агрессивдүү колдонмолор үчүн өзгөчө артыкчылыктарды берет.

Материалдык касиеттери

Алюминий оксиди (Al₂O₃) керамикалык сунуш кылат:

• Жогорку катуулугу: Rockwell HRA шкаласы боюнча 80ден ашат, болоттон кыйла катуураак
• Кислотага туруктуулук: Болот роликтерди дат кылган кислота эритмелери таасир этпейт
• Алкалиге каршылык: Негизги чөйрөдө химиялык жактан туруктуу
• Үзүлүүгө туруктуулук: Болатты же резинаны жарып кете турган курч, катуу материалдар менен тийгенде аман калат

Ылайыктуу колдонмолор

Керамикалык конвейер ташуучу ролик тоо-кен, кум жана шагыл, болот металлургия, химиялык өнөр жай жана башка тармактарда кеңири колдонулат:

• Катуулугу жогору материалдар (темир рудасы, таконит, гранит) болоттон жасалган боштуктарды тез жеп салат.
• Коррозиялуу чөйрөлөр (жер семирткичтерди чыгаруучу заводдор, химиялык заттар менен иштөө) болоттун беттерине кол салышат
• Жогорку лента ылдамдыгы кадимки конвейердин ролик беттеринин эскиришин тездетет

Соодалар

Керамикалык боштуктар, адатта, болоттон жасалган боштуктарга караганда кымбатыраак жана оор болгондуктан, кайыш дискинин кубаттуулугун жана структуралык колдоосун эске алуу керек. Бирок, эскирүүдөн улам бир нече ай сайын бош кыймылдаткычтар алмашып турган операциялар үчүн керамикадан жасалган узартылган кызмат мөөнөтү көбүнчө премиумду актайт. Керамикалык конвейерди ташуучу ролик алмаштыруунун ортосундагы узак аралыктарды сунуштайт, эмгек чыгымдарын жана тейлөө үчүн токтоп калуу убактысын азайтат.

Өндүрүштүк сапаттын жалпы көрсөткүчтөрү

Конвейерди ташуучу роликтин бардык түрлөрү боюнча - спираль, тарак, тескери V, керамика - кээ бир өндүрүштүк мүнөздөмөлөр конфигурациясына карабастан сапатты көрсөтүп турат.

Жогорку жыштыктагы ширетилген түтүк

Конвейерди ташуучу роликтин түтүк корпусу түз, тегерек жана дайыма дубалдын калыңдыгы болушу керек. Жогорку жыштыктагы ширетүү минималдуу ички жаркылдоо жана ырааттуу металлургия менен тигиш чыгарат. Сапаты начар түтүктөр роликтин эксцентриситеттүүлүгүн пайда кылып, титирөөнү жана кайыш кыймылын жаратат.

Жогорку тыгыздыктагы нейлон мөөрлөрү

Мөөрлөр булганууну жокко чыгарбайт. Төмөн тыгыздыктагы пломбалар нымдуулукту сиңирип, шишип, эффективдүүлүгүн жоготот. Жогорку тыгыздыктагы нейлон өлчөмдүү туруктуулукту сактайт, майлоочу затты ичине киргизет жана булгоочу заттарды сыртка чыгарат. Конвейерди алып жүрүүчү ролик мөөр көп учурда кызмат мөөнөтүн аныктаган компонент болуп саналат.

Подшипниктер

Эки тараптуу пломбаланган подшипниктер (ошондой эле пломбаланган подшипниктер деп аталат) алдын ала майланган жана эч кандай тейлөөнү талап кылбайт. Конвейерди ташуучу ролик подшипниктин тандоосу жүктөмгө жана ылдамдыкка талаптарга жооп бериши керек; кичинекей подшипниктер мөөнөтүнөн мурда иштебей калат, ал эми чоң подшипниктер баасын негизсиз жогорулатат.

Тегерек болот

Валдын учтары жана подшипниктердин монтаждоо беттери жакшы тегеректикти жана беттин жасалгасын талап кылат. Так эмес валдар туура эмес жайгаштырууну жаратып, подшипниктерди бир калыпта эмес жүктөйт жана роликти ташуучу конвейердин эрте иштебей калышына алып келет.
